Při řezání CNC technologií může nastat situace, kdy je výkres připravený správně, řezná data odpovídají požadovanému tvaru a přesto má výsledný díl jiný rozměr, než se očekávalo. Rozdíl se může projevit například u otvoru, délky hrany nebo přesnosti navazujících řezů. Na první pohled přitom není jasné, jestli je příčina v datech, nastavení technologie, materiálu, nebo samotném stroji.
Výkres totiž popisuje požadovaný výsledek, nikoli všechny podmínky, za kterých vznikne. Mezi digitálním návrhem a hotovým dílem probíhá několik kroků. Do výsledné přesnosti proto vstupuje řízení stroje, jeho mechanika, technologické nastavení i vlastnosti zpracovávaného materiálu.
Výkres neurčuje přesnou dráhu řezací hlavy
Výkres určuje geometrii a požadované rozměry výrobku. Z těchto údajů následně vznikají řezná data, podle kterých se řídí pohyb stroje. Do přípravy výroby mohou vstupovat například nulový bod, souřadnicový systém, korekce nebo způsob vedení řezné dráhy. Stejný tvar proto nemusí být v každé situaci vyroben za totožných podmínek.

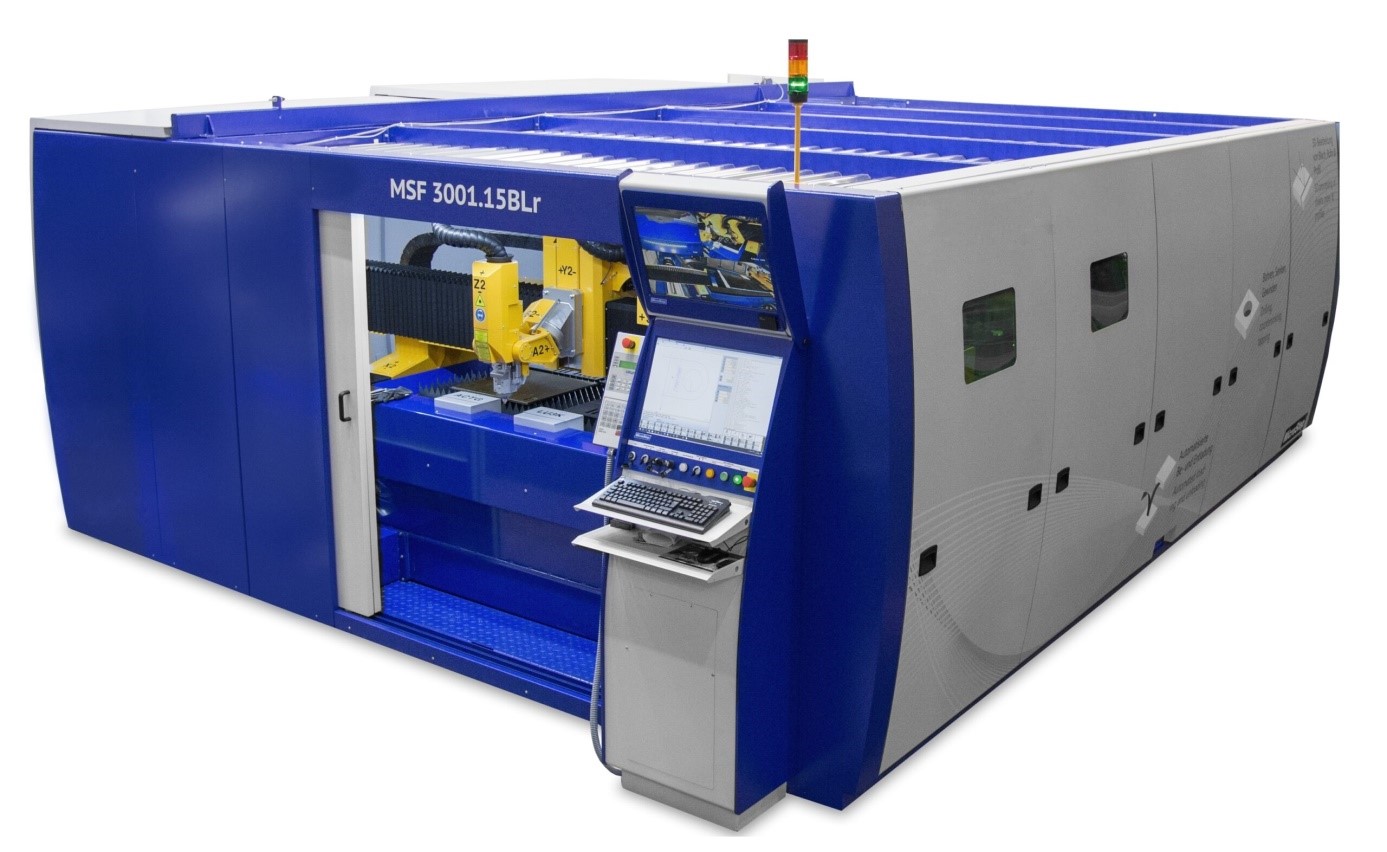

U řezacích technologií je navíc potřeba počítat s vlastnostmi samotného procesu. Řez nevzniká jako dokonale tenká matematická čára, ale jako výsledek působení konkrétní technologie na materiál. U CNC laserového řezacího stroje proto výsledek ovlivňuje například vedení řezací hlavy, technologické nastavení nebo správná vzdálenost od materiálu.
Kde může mezi daty a hotovým dílem vzniknout odchylka
Pokud řezná data odpovídají výkresu, je potřeba hledat další článek výrobního procesu. Odchylka může vzniknout v řízení, mechanice stroje, při samotném řezání i vlivem materiálu. Není proto vhodné automaticky předpokládat, že za nepřesný díl může příprava programu.
| Faktor | Jak se může projevit | Co se kontroluje |
| Řezná data a korekce | jiný rozměr nebo poloha prvku | dráha, nulový bod, korekce |
| Mechanika stroje | nepřesný nebo nerovnoměrný pohyb | pohony, vedení, mechanické části |
| Řezací technologie | změna rozměru nebo kvality hrany | technologické nastavení |
| Materiál | rozdílný výsledek při stejných datech | druh, tloušťka a stav materiálu |
Rozhodující tedy není jen to, zda stroj dostal správná data. Důležité je také, zda je dokáže přesně převést do skutečného pohybu a následně do požadovaného řezu. U moderních řezacích systémů proto hrají roli také prvky, které pomáhají nastavovat a kontrolovat podmínky samotného procesu.
Proč stejné řezné údaje nemusí znamenat stejný výsledek
Řídicí systém pracuje s konkrétní konfigurací stroje a technologie. Odlišnosti mohou existovat například v mechanickém provedení, řezací hlavě, zdroji nebo způsobu nastavení technologických parametrů. Stejná geometrie proto může být zpracována různými stroji za odlišných podmínek.
To je důležité především při hledání příčiny nepřesnosti. Pokud se problém objeví pouze u určitého materiálu nebo typu řezu, může souviset s technologickým nastavením. Jestliže se ale stejná odchylka opakuje i po kontrole dat a technologie, je vhodné prověřit také stav zařízení. Diagnostika může ukázat, zda problém vzniká v přípravě výroby, nastavení technologie, nebo přímo ve stroji. V takovém případě může pomoci servis CNC strojů.
Jak poznat, jestli je problém v datech, nebo ve stroji
Poměrně užitečným vodítkem je způsob, jakým se chyba projevuje. Pokud se odchylka objevuje pouze u konkrétního materiálu, tloušťky nebo typu řezu, je logické nejdříve prověřit technologické nastavení. Když se naopak stejná odchylka opakuje u různých zakázek a za různých podmínek, může být potřeba zaměřit se také na mechanickou přesnost stroje.
Důležitá je přitom opakovatelnost problému. Jednorázová odchylka a pravidelně se opakující nepřesnost nemusí mít stejnou příčinu. Pokud kontrola řezných dat, nastavení i materiálu problém nevysvětlí, přichází na řadu technická diagnostika a případně oprava CNC strojů. Teprve podle zjištěné příčiny lze určit, zda stačí upravit nastavení, nebo je nutný zásah do samotného zařízení.
